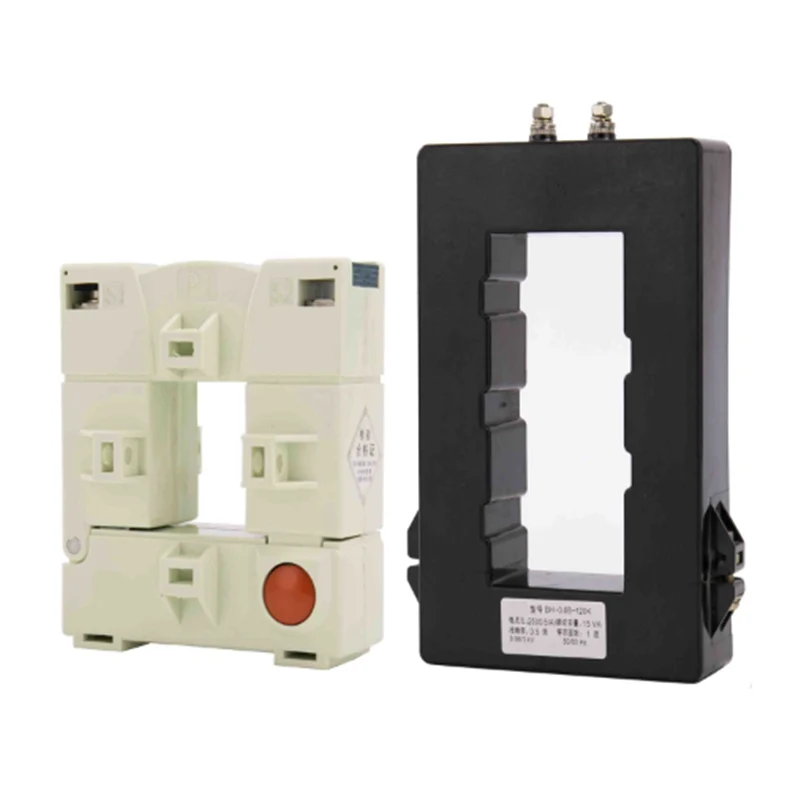

BH-0,66 K sorozat K-áram transzformátorok

A BH-0,66 K sorozat K-transzformátorok a CT osztott alapú típusa. Elsősorban kábel- vagy buszrúd-alkalmazásokhoz, valamint az áramméréshez és a megfigyeléshez használják. A megosztott mag kialakítás lehetővé teszi annak kinyitását, telepítését és bezárását anélkül, hogy leválasztaná azt az áramkört, amelyhez rögzítve van. Megjegyzés: Kérjük, ne feledje, hogy a nyitott körű másodlagos tekercset szigorúan tiltják a CT telepítése során, hogy elkerüljék a CT károsodását, valamint a személyi sérüléseket és baleseteket.

Kérdés küldése

termékleírás

A BH-0.66 K sorozat K-sorozatú transzformátorok megnyitják az áram transzformátort, és elsősorban a kábel- vagy buszrúdban használják, amelyet az áramellátás és a tápegység helyzetében összeszerelt és összeszerelve használnak.

Megjegyzés: A jelenlegi transzformátor összeszerelése tiltja a kettőt, hogy elkerülje a jelenlegi transzformátor károsodását, és elkerülje a berendezéseket vagy a személyi sérüléseket.

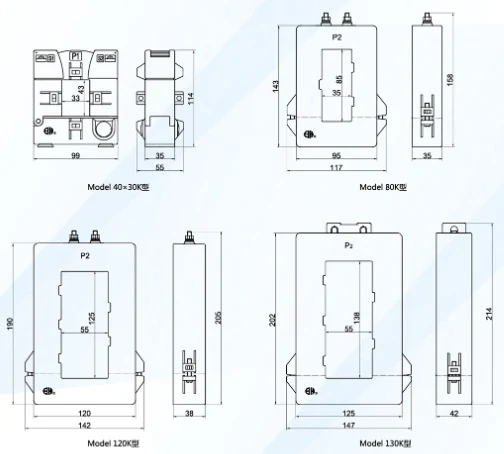

Specifikációk és dimenziók

Modell	Vázlati dimenzió (mm)						Ablakméret (mm)
Modell	A	W	B	H	D	L	a	e
40x30K		99		114	35	55	33	43
80 ezer	117	95	143	158	35	35	35	85
120 ezer	142	120	190	205	38		55	125
130 ezer	147	125	202	214	42		55	138

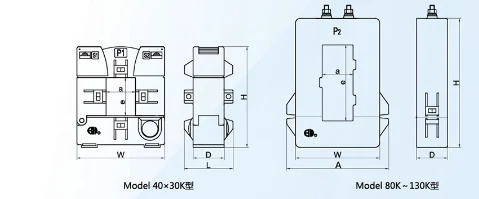

Diagram

Műszaki paraméterek

Modell		40x30K	80 ezer	120 ezer	130 ezer
Pontossági osztály		0,5 1	0,5 1 2	0,5 1	0,5 1
Elsődleges áram/másodlagos Jelenlegi (A)		(VA) Besorolt terhek (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Rekeszválaszték

(M㎡) szakasz Szám alapvezeték		16	25	35	50	70	95	120	150	185	240
1core	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2coes	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2coes	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3coes	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3coes	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4coes (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4coes (3+1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4coes	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4coes	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
