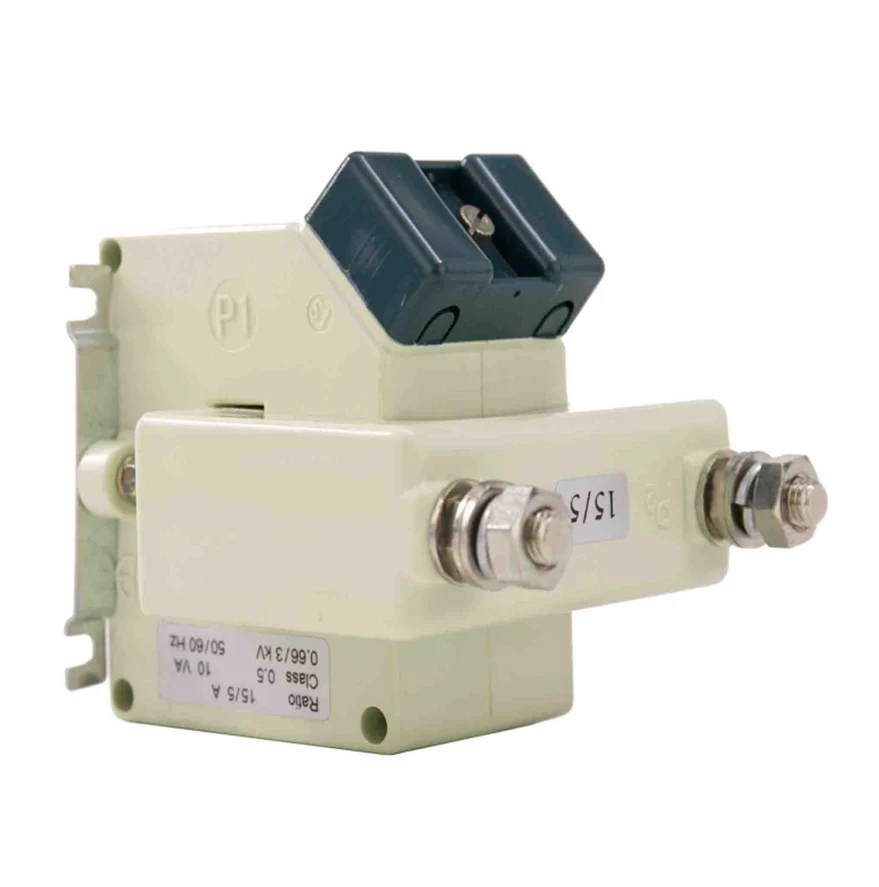

A BH-0.66 G sorozatú transzformátorokat úgy tervezték, hogy megfeleljenek a modern elektromos rendszerek igényes követelményeinek, nagy pontosságot, megbízhatóságot és tartósságot kínálva. Ezeket a transzformátorokat széles körben használják az energiamérés, a védelem és a kontroll alkalmazásokban a különböző iparágakban.
Nagy pontosságú mérés:
A BH-0.66 G-áramú transzformátorok kivételes pontosságot biztosítanak, biztosítva az áram megbízható mérését mind az alacsony, mind a nagy teljesítményű rendszerekben.
Kompakt és robusztus kialakítás:
Kompakt és könnyű kialakítással ezek a transzformátorok könnyen telepíthetők és integrálhatók a meglévő rendszerekbe. A robusztus felépítés még a kihívásokkal teli környezetben is biztosítja a hosszú távú teljesítményt.
Széles áramú tartomány:
A sorozat az elsődleges áramok széles skáláját támogatja, így különféle alkalmazásokhoz, a lakosságtól az ipari környezetig.
Biztonság és megfelelés:
A nemzetközi szabványoknak megfelelõen a BH-0.66 G-sorozatú transzformátorokat a biztonság szem előtt tartva tervezték, biztosítva a megbízható működést és az elektromos hibák elleni védelmet.
Sokoldalú alkalmazások:
Ideális az energiaméréshez, az energiafigyeléshez és a védelmi relékhez való felhasználáshoz, ezek a transzformátorok sokoldalúak és alkalmazkodnak a különféle elektromos rendszerekhez.
• Névleges feszültség: 0,66 kV
• Frekvencia: 50/60 Hz
• Pontossági osztály: 0,2, 0,5, 1,0
• Elsődleges áramtartomány: legfeljebb 5000a
• Másodlagos áram: 1A vagy 5A
• Szigetelő osztály: A vagy B osztály
• Rögzítési lehetőségek: DIN sín, panel vagy átmenő lyukú rögzítés
Alkalmazások:
• Energiamérő- és számlázási rendszerek
• Teljesítményminőség -megfigyelés
• Védelmi és vezérlőrendszerek
• Ipari automatizálás
Vezetékcsatlakozó típus.Main módon a műszerezéshez és a 400AMP -nél kevesebb áramméteres metringhez. Kiváló pontossági osztály és nagy terhek, nincs szükség a multiplecabil CROS Sing -re.

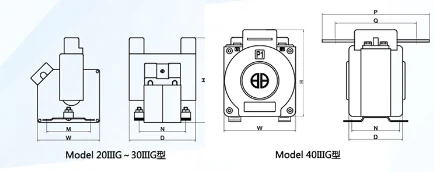

| Modell | Vázlati dimenzió (mm) | Irstalational dimerion (mm) | Nyerő dimeráció (mm) | Telepítési módszer | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 Counn | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100a | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300a | 180 | 145 | Φ13 | L | ||||||
| 400a | 190 | 150 | Φ13 | L | ||||||
| Modell | 20 Counn | 30iiig | 40iiig | |
| Pontossági osztály | 0.5 1 | 0.2 0.5 | 02 0.5 | |
| Elsődleges áram/másodlagos Jelenlegi (A) |
Besorolt terhek (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
