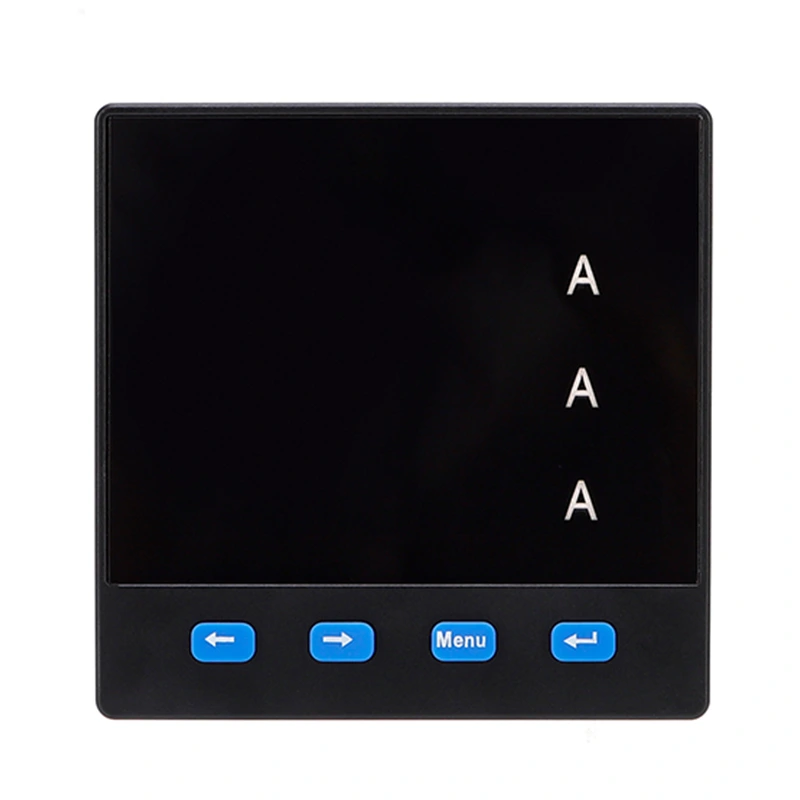

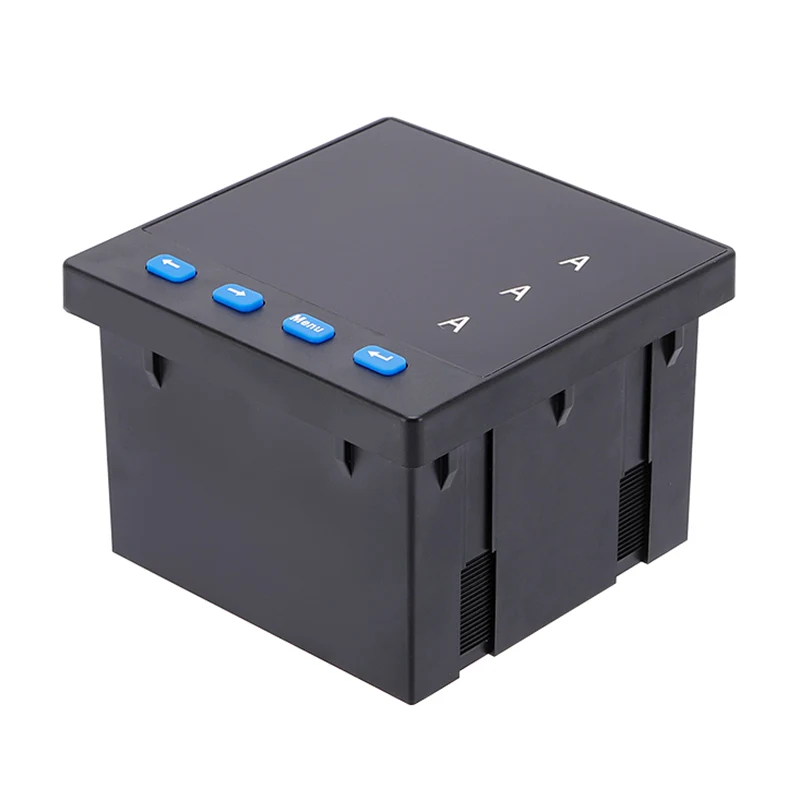

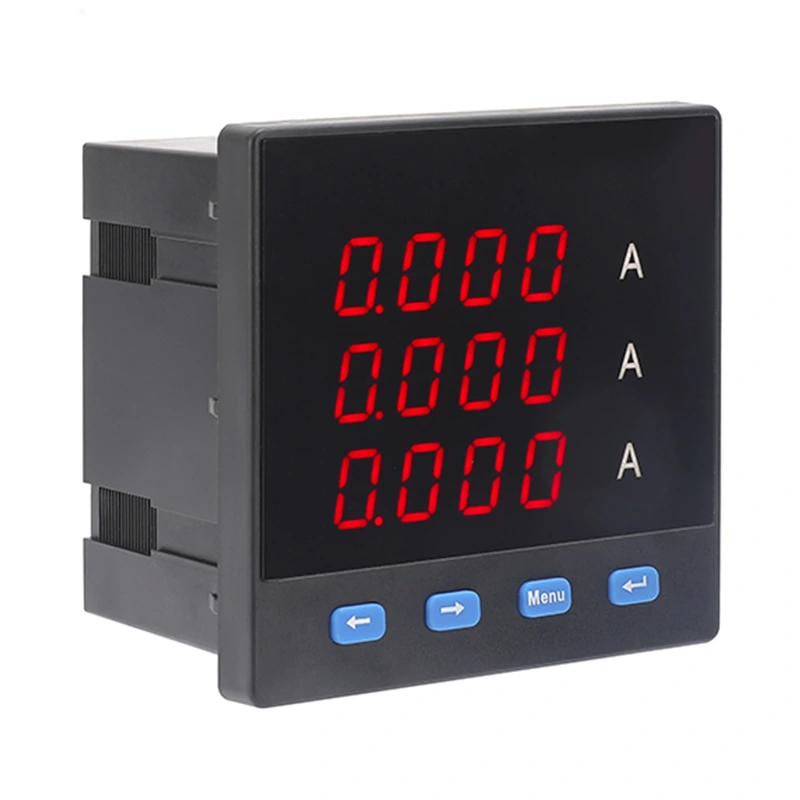

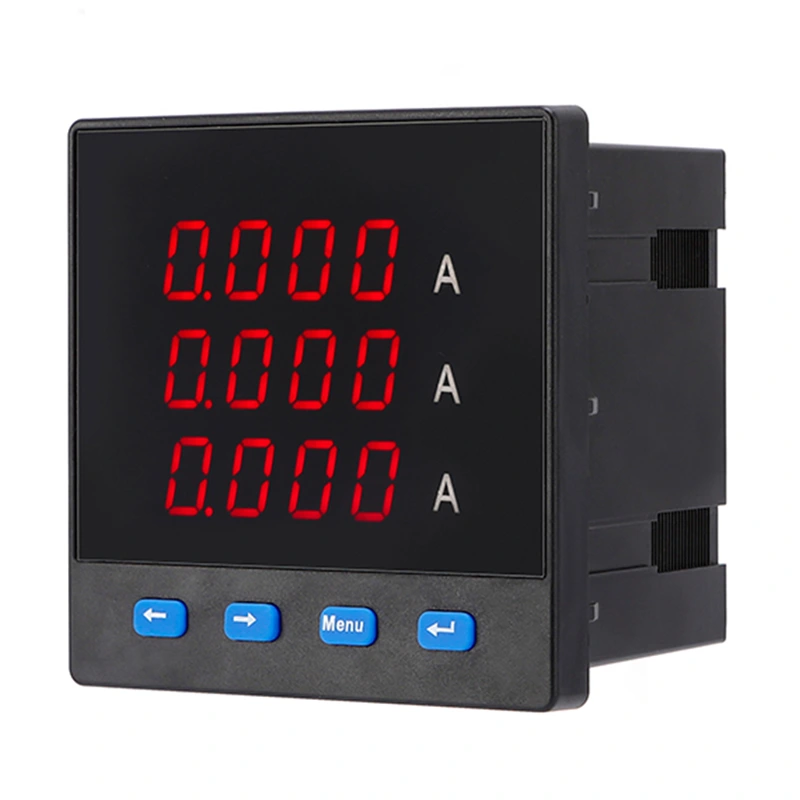

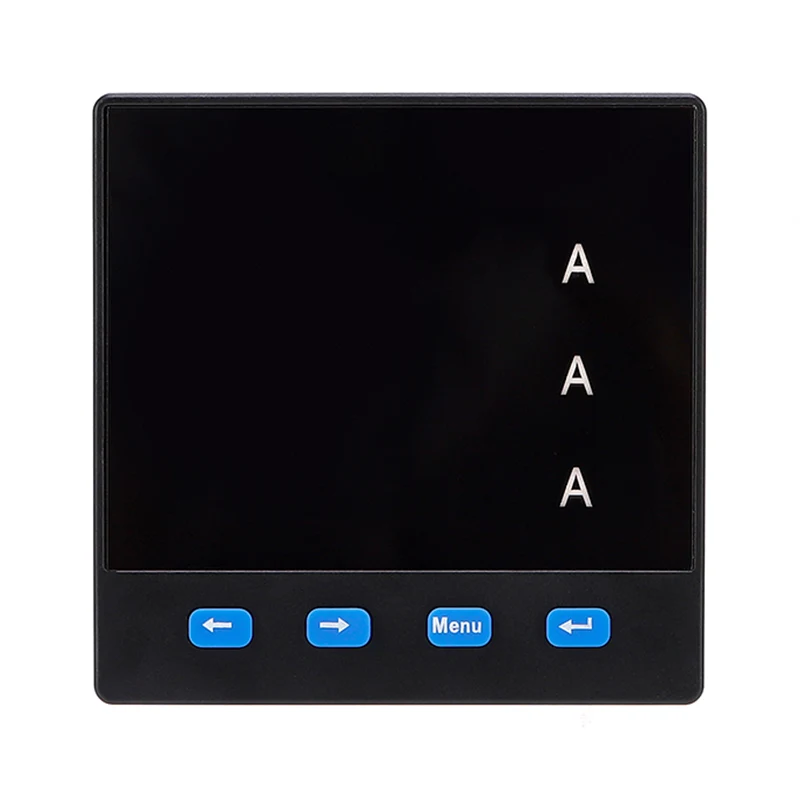

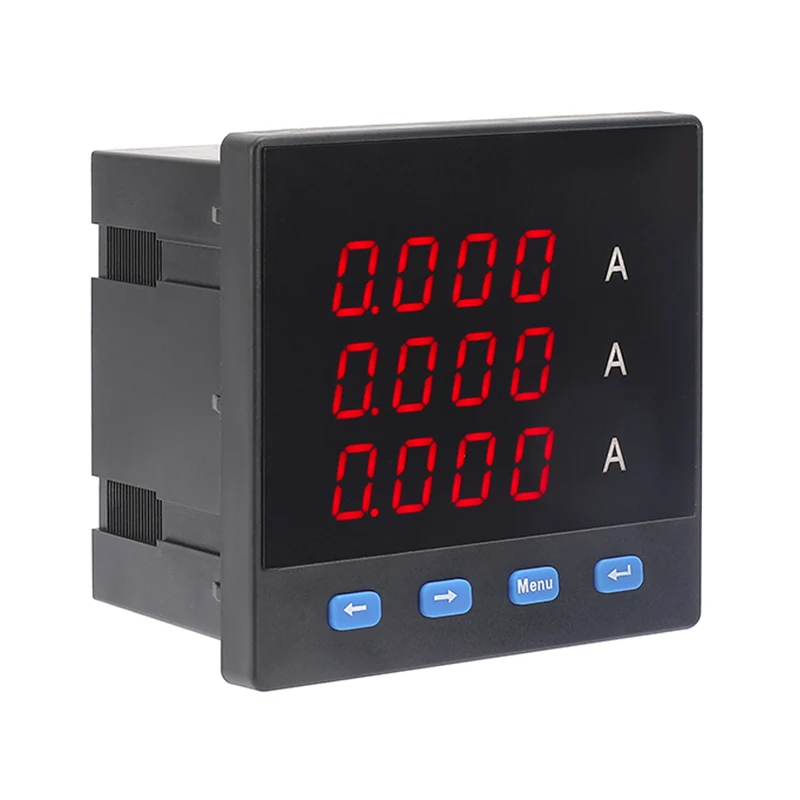

Háromfázisú ampéter

A háromfázisú amméter alapvető eszközök az elektromos áramok pontos méréséhez és megfigyeléséhez a háromfázisú energiarendszerekben. Úgy tervezték, hogy az áramáramlás pontos leolvasása az egyes fázisokban döntő szerepet játszik az ipari és kereskedelmi elektromos rendszerek hatékony és biztonságos működésének biztosításában.

Vázlat- és szerelési méretek

Asztali telepítési méretek (mm)

Általános műszaki adatok

1.

2. Teljesítményfogyasztás: <1,5W

3. Pontosság: RMS mérés 0,5% fokozat

4. Munkakörnyezet: -10 ° C ~ 50 ° C

5. Tárolási környezet: -20 ° C ~ 75 ° C

6. Szigetelés:> 5MΩ

Súgó megjelenítése

Az ampermérő kijelző módjának leírása

• Ha a kijelző értéke <10a, 3 tizedesjegy megjelenik, azaz: x.xxx a

• Ha a 10a≤display érték <100a, akkor 2 tizedesjegy megjelenik, azaz: xx.xx a

• Ha 100A≤Display érték <1000a, 1 tizedes, azaz: xxx.x a

• Ha 1000a≤displayed érték <10000a, akkor nincs tizedes, azaz: xxxx a

• Ha megjelenik az érték ≥10000a, a KA indikátora felgyullad, és a kijelző a következőket mutatja: xx.xx ka

A voltmérő kijelző mód leírása

• Ha a kijelző értéke <1kv, 1 tizedes, azaz: xxx.x v

• Ha 1kv≤display érték <10kv, akkor nincs tizedes, azaz: xxxx v

• Ha 10kv≤display érték <100kV, a KA indikátora felgyullad, és a kijelző a következőképpen olvasható: xx.xx kv

• Ha 100 kV≤Displayed érték <1000 kV, a KA -mutató kigyullad, és a kijelző a következőképpen olvasható: xxx.x kv

• Ha megjelenik az érték ≥1000 kV, a KA indikátora felgyullad, és a kijelző a következőket mutatja: XXXX KV

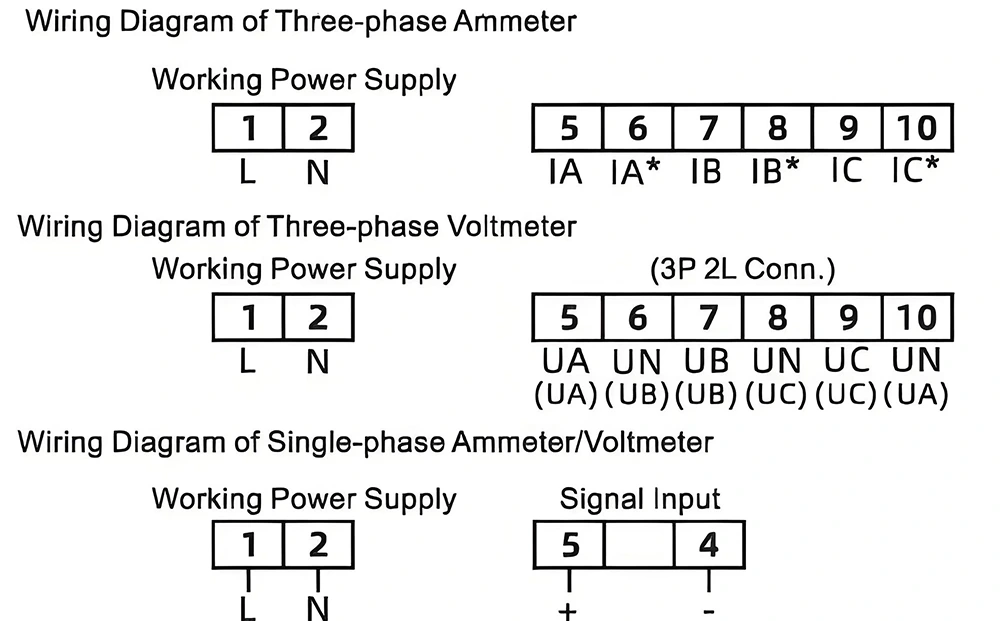

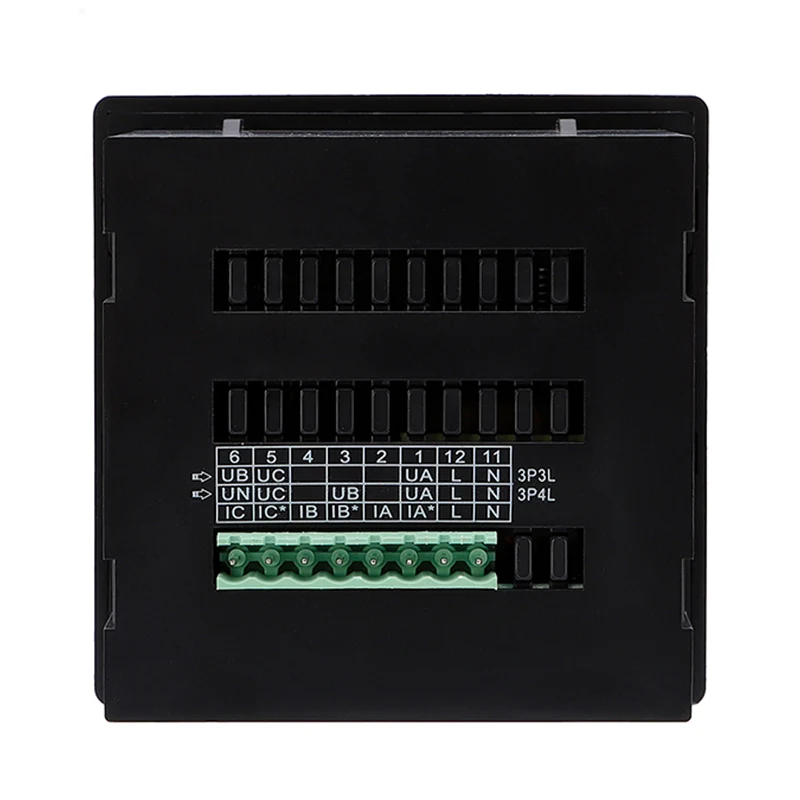

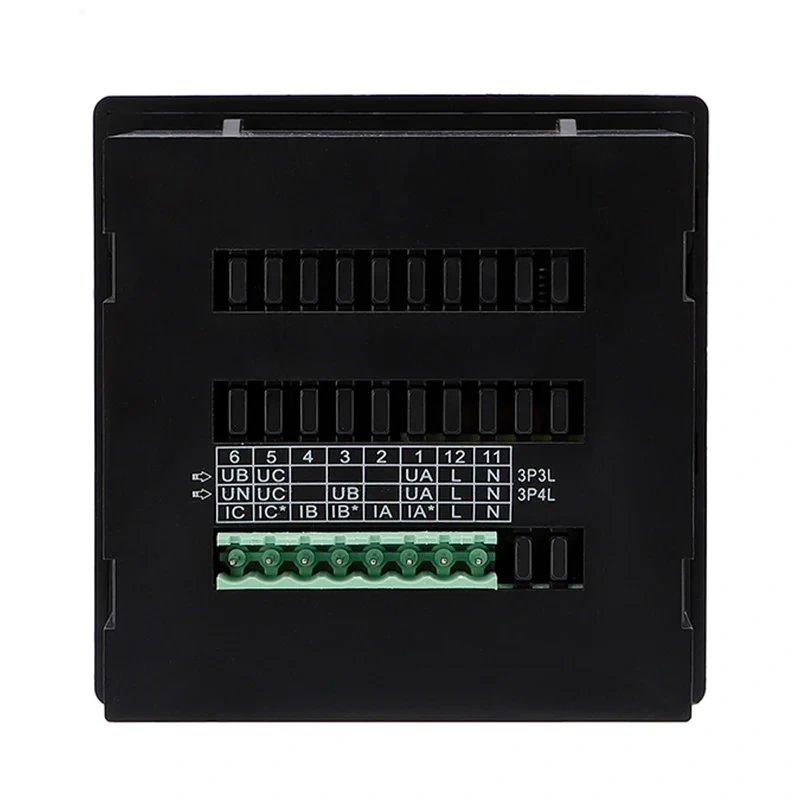

Bekötési rajzok

Termék részletei
