A BH-0.66 I. sorozatú transzformátorok precíziós eszközök, amelyek célja az elektromos áramok pontos mérésére és megfigyelésére szolgáló különféle ipari alkalmazásokban. Ezeket a jelenlegi transzformátorokat kiváló minőségű anyagokkal és fejlett technológiákkal építik fel a megbízható teljesítmény és a hosszú távú tartósság biztosítása érdekében.
- Nagy pontosság: A BH-0.66 I. sorozatú transzformátorok nagy pontosságot kínálnak az aktuális mérésben, így azok alkalmassá teszik azokat a kritikus alkalmazásokhoz, ahol a pontosság elengedhetetlen.
- Széles körű alkalmazási tartomány: Ezek a jelenlegi transzformátorok az ipari beállítások széles skáláján használhatók, ideértve az energiaelosztást, az energiagazdálkodást és a berendezések megfigyelését.
- Kompakt dizájn: A BH-0.66 I sorozat kompakt kialakítása az aktuális transzformátorok lehetővé teszi a szűk terek egyszerű telepítését anélkül, hogy veszélyeztetné a teljesítményt.
- Robusztus konstrukció: A durva működési feltételek ellenállása érdekében ezek a jelenlegi transzformátorok tartósak és megbízhatóak még kihívásokkal teli környezetben is.
- Könnyű integráció: A BH-0.66 I. sorozatú transzformátorokat úgy tervezték, hogy egyszerűen integrálódjanak a meglévő elektromos rendszerekbe, így ideálisak a projektek utólagos felszereléséhez vagy korszerűsítéséhez.
Téglalap alakú forma lépcsőzetes ablakkal, hogy illeszkedjen a buszrúdhoz, valamint az egy- vagy multicables.Main alkalmazások mérés és műszerek, epoxi gyantával töltve. Teljes, a teljes aránytartomány hat méretű, további alkalmazásválasztáshoz. A továbbfejlesztett terheléssel a 30x30ISRAD terhelés képes az 5 -ig elérni az elsődleges áramot.
|

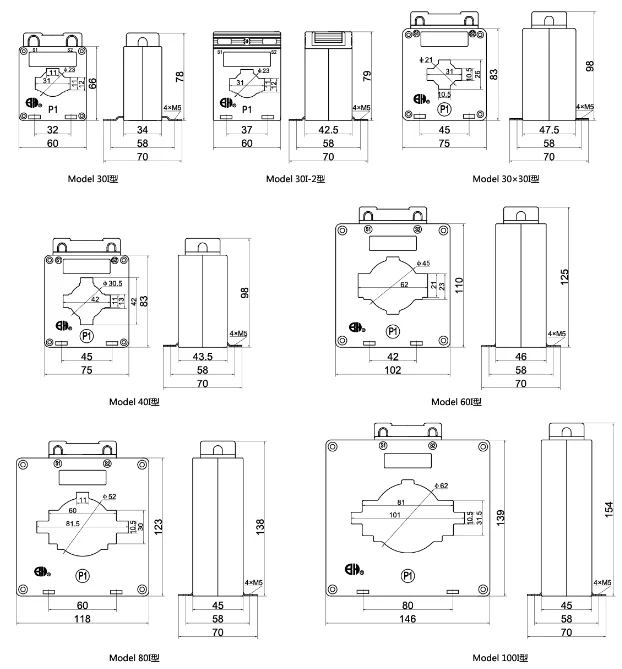

Modell |

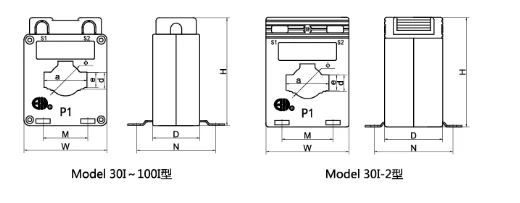

Vázlati dimenzió (mm) | Ablakméret (mm) | Installációs dimenzió (mm) | Telepítési módszer | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30I-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Modell | 30i | 30x30i | 40i | 60i | 80i | 100i | 30I-2 | |
| Kábelátmérő | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max bushar méret/qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Pontossági osztály | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0,2s 0,5 1 | |
| Elsődleges áram/másodlagos Jelenlegi (A) |
Besorolt terhek (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
