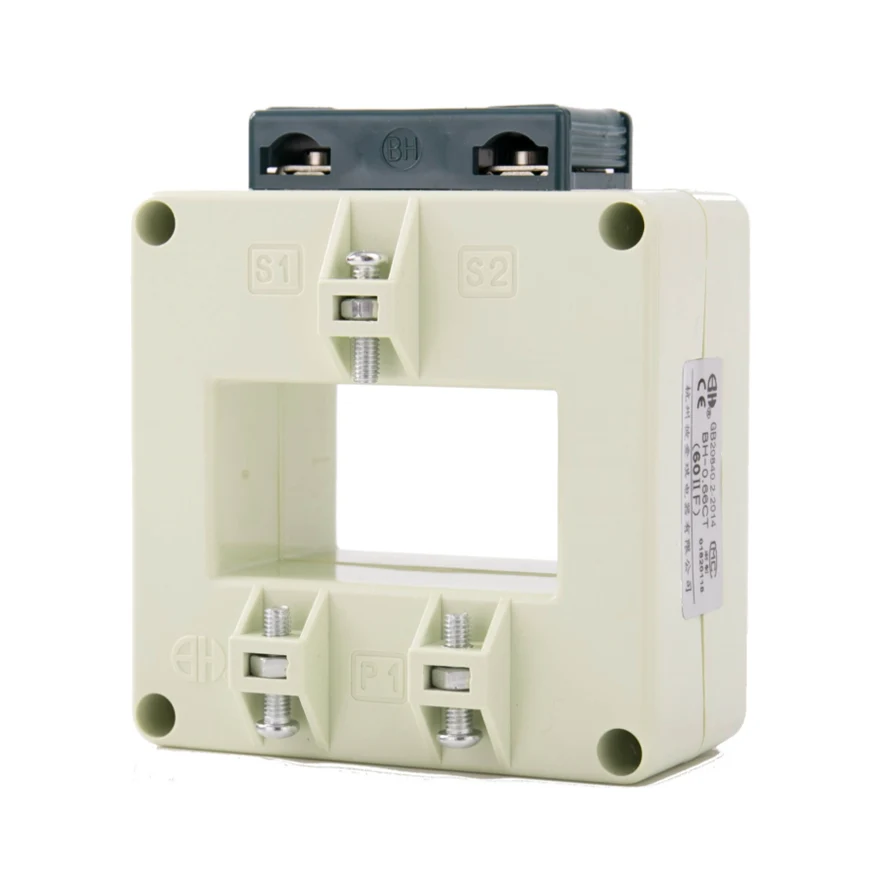

A BH-0.66 F sorozatú transzformátorok precíziós eszközök, amelyek célja az elektromos áramok pontos mérésére és megfigyelésére szolgáló különféle ipari alkalmazásokban. Ezeket a jelenlegi transzformátorokat kiváló minőségű anyagokkal és fejlett technológiákkal építik fel a megbízható teljesítmény és a hosszú távú tartósság biztosítása érdekében.
.Az nagy pontosság: A BH-0.66 F Az Furnow Transformers nagy pontosságot kínál az aktuális mérés során, így azok alkalmassá teszik azokat a kritikus alkalmazásokhoz, ahol a pontosság elengedhetetlen.
.Téli tartomány: Ezeknek a jelenlegi transzformátoroknak széles mérési tartománya van, lehetővé téve számukra, hogy különféle áramszintű elektromos rendszerekben használják őket.
.Compact Design: A BH-0.66 F-sorozatú transzformátorok kompakt és könnyű kialakítása megkönnyíti a meglévő rendszerek telepítését és integrálását.
.Ezokú teljesítmény: Kiváló linearitással és alacsony fázisszögű hibával, ezek a jelenlegi transzformátorok következetes és megbízható teljesítményt nyújtanak különböző működési körülmények között.
. Biztonsági szabványok: A BH-0.66 F sorozatú transzformátorok megfelelnek a nemzetközi biztonsági előírásoknak, biztosítva a biztonságos működést az ipari környezetben.
Egy szabadalmaztatott termék.flip-Open Caps.Fits a kábel- és buszbárhoz.
Az I. és a II. Sorozat tulajdonságainak kombinálása és javítása. A jobb szerkezet, a könnyebb telepítés és a vezetékek érdekében.

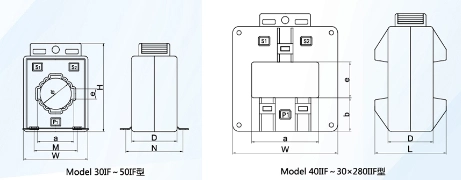

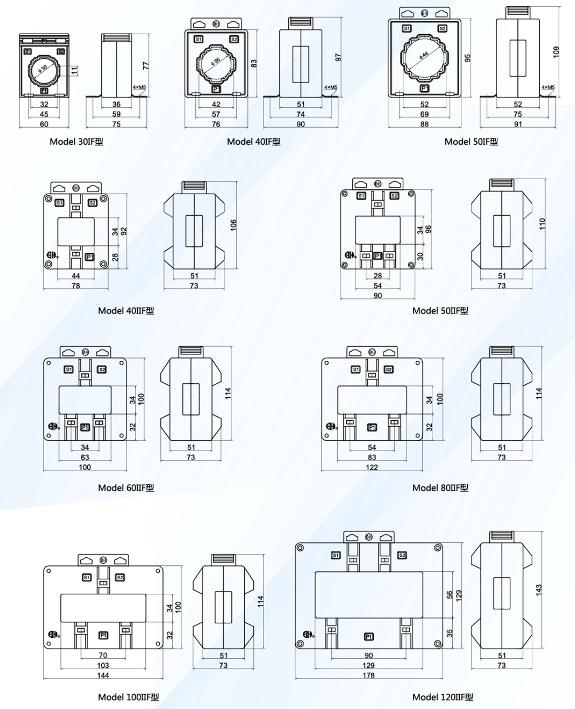

| Modell | Vázlati dimenzió (mm) | Ablakméret (mm) | Intalrionális dimenzió (mm) | Installációs methed | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30IF | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A b e g | ||
| 401F | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50IF | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40IIF | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50IIF | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60IIF | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80IIF | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120IIF | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50IIF | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50IIF | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120IIF | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300IIF | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280IIF | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Modell | 30IF | 40IF | 50IF | 40IIF | 50IIF | 60IIF | 80IIF | 100iif | |
| Kábelátmérő | Φ30 | Φ36 | Φ46 | ||||||
| Max bushar méret/qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Pontossági osztály | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0.5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Elsődleges áram/másodlagos Jelenlegi (A) |
Besorolt terhek (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
