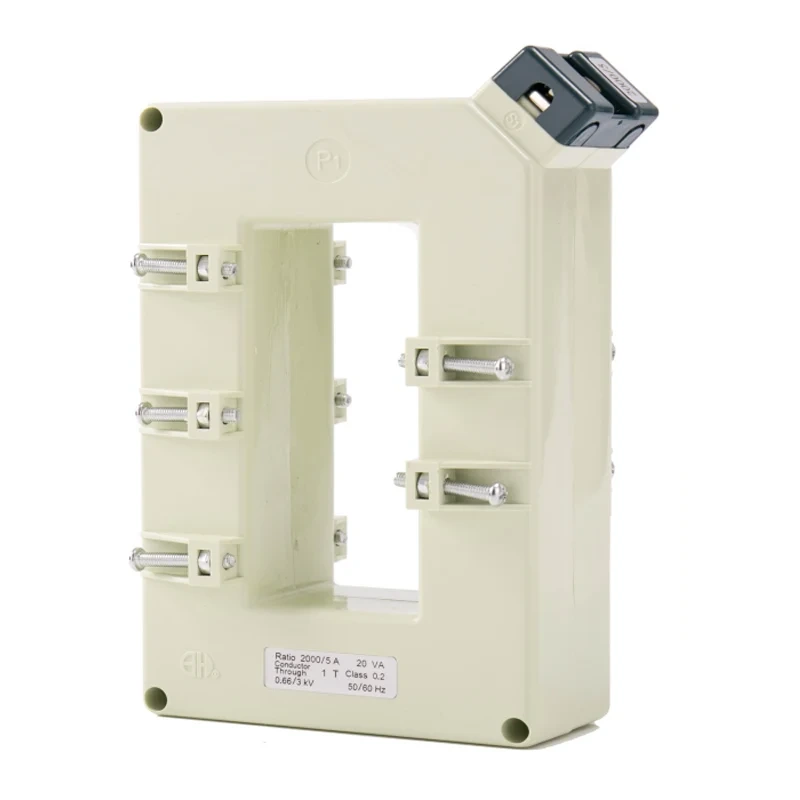

A BH-0.66 III. Sorozatú áramtranszformátorokat úgy tervezték, hogy megfeleljenek a modern elektromos rendszerek igényeinek, pontos és megbízható árammérést biztosítva az alkalmazások széles skálájához. Ezeket a transzformátorokat pontossággal és tartóssággal szem előtt tartva építik, biztosítva a hosszú távú teljesítményt a különböző környezetekben.
- Nagy pontosság: A BH-0.66 III. Sorozat kivételes pontosságot kínál, biztosítva mind az ipari, mind a kereskedelmi alkalmazások pontos mérését.
- Kompakt dizájn: Kompakt és könnyű kialakítással ezek a transzformátorok könnyen telepíthetők és integrálhatók a meglévő rendszerekbe anélkül, hogy sok helyet foglalnának el.
- Az alkalmazások széles skálája: Az energiagazdálkodáshoz, az energiafigyelő és a védelmi rendszerekben való felhasználásra alkalmas, a BH-0.66 III. Sorozat sokoldalú és alkalmazkodhat a különböző igényekhez.
- Robusztus konstrukció: Kiváló minőségű anyagokkal építettek, ezek a transzformátorok ellenállnak olyan környezeti tényezőknek, mint a páratartalom, a hőmérséklet-ingadozások és a mechanikai feszültségek, biztosítva a megbízható működést az idő múlásával.
- A szabványok betartása: A BH-0.66 III. Sorozat megfelel a nemzetközi szabványoknak, garantálva a biztonságot és a teljesítményt az iparági előírásoknak megfelelően.
Téglalap alakú (függőleges) ablak, hogy illeszkedjen az egy- vagy több buszrudat, különösen a függőleges buszrudat.

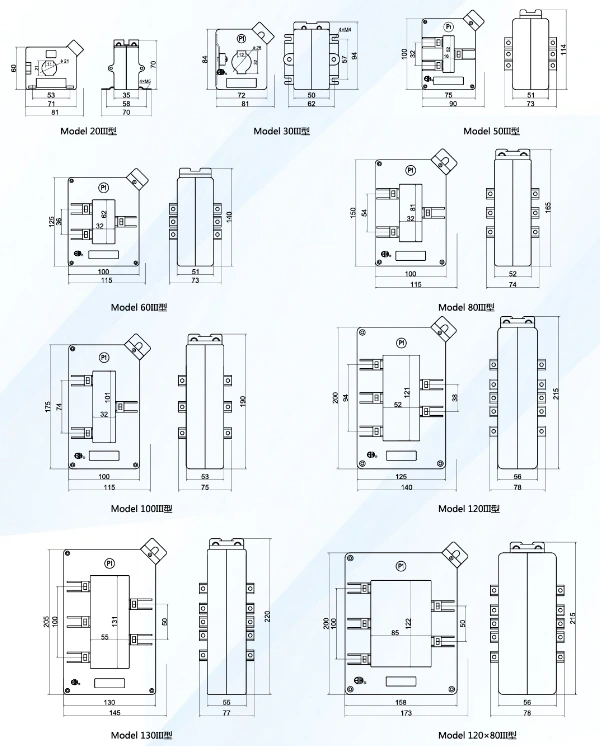

| Modell | Vázlati dimenzió (mm) | Window DiRrersion (mm) | Irctr btioral dimendon (mm) | Telepítési módszer | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30III. | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50III. | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 eset | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120III. | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130iii | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Modell | 209 Clerf | 30III. | 50III. | 60 eset | 80ium | 100iii | 120III. | 130iii | 120x80iii | |
| Kábelátmérő | Φ21 | Φ26 | ||||||||
| Max bushar méret/qty | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Pontossági osztály | 0.5 1 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 02 0.5 | |
| Elsődleges áram/másodlagos Jelenlegi (A) |
Besorolt terhek (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
