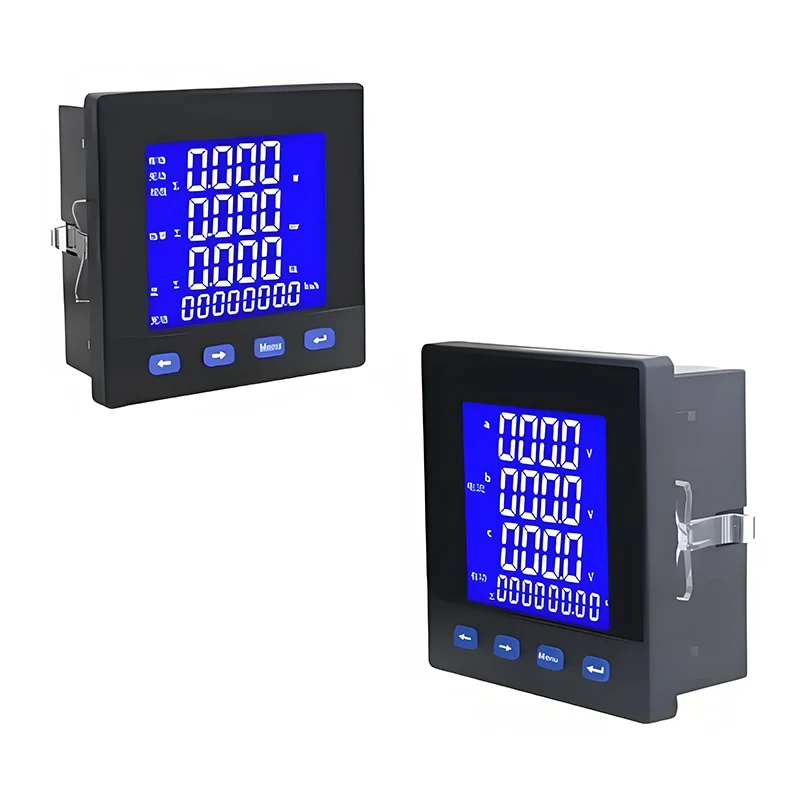

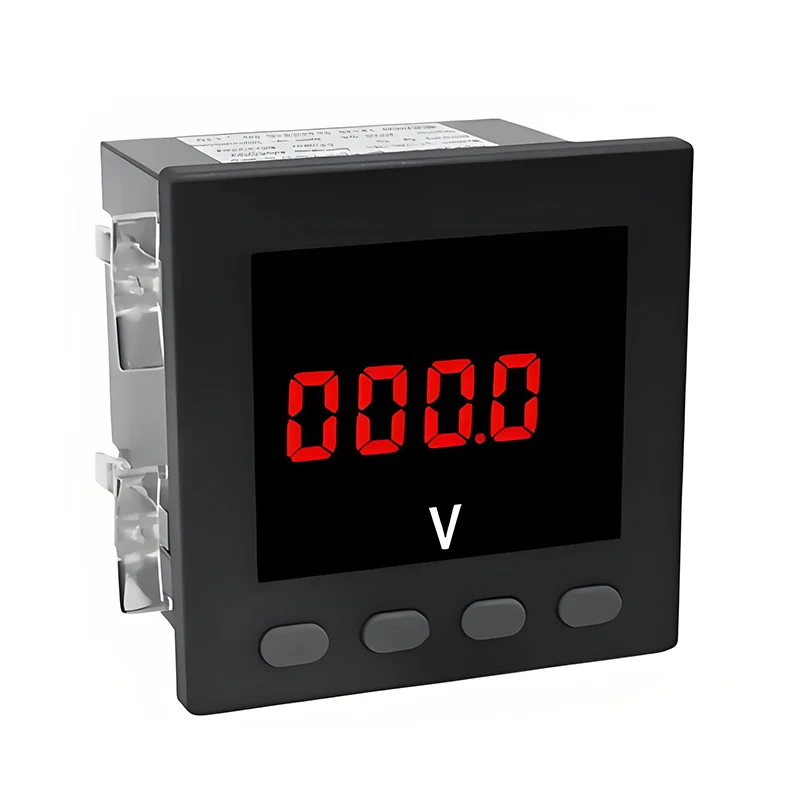

A multifunkcionális teljesítménymérő egyfajta programozható mérés, kijelző, digitális kommunikáció.
A multifunkcionális teljesítménymérők olyan funkciókkal, mint a kommunikáció és az energiaimpulzus átvitele és a kimenet, befejezhetik az energiamérést, az energiamérést, az adatkijelzést, a gyűjtést és az átvitelt, és széles körben felhasználhatók az alállomás automatizálásában, az energiaelosztási automatizálás intelligens épületeiben, valamint a vállalkozások belső energiamérésének, irányításában és kezelésében. Értékelés. A mérési pontosság 0,5, megvalósítva a LED mező kijelzőjét és a távoli RS-485 digitális kommunikációs felületet, a Modbus-RTU kommunikációs protokoll segítségével.
|

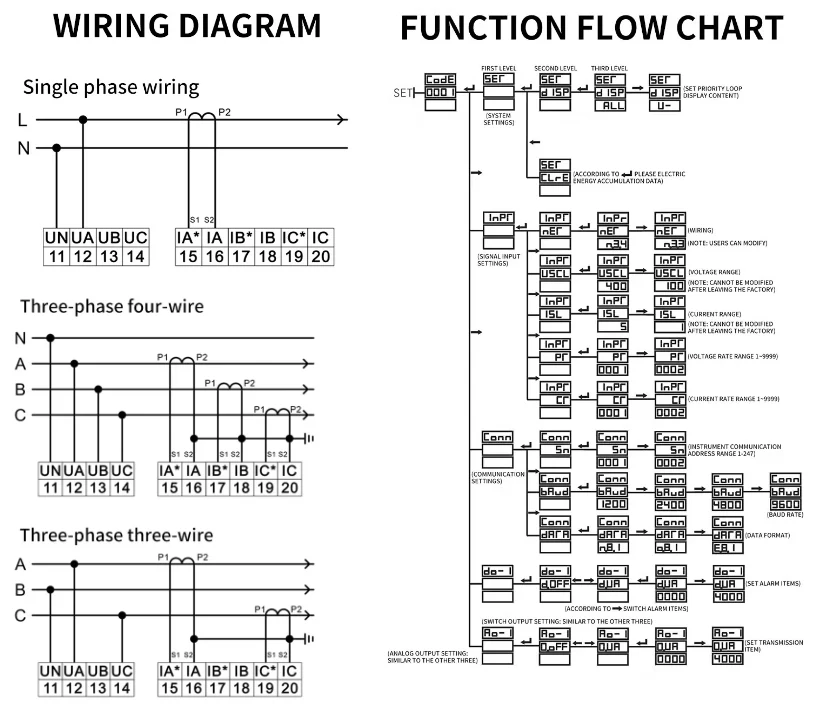

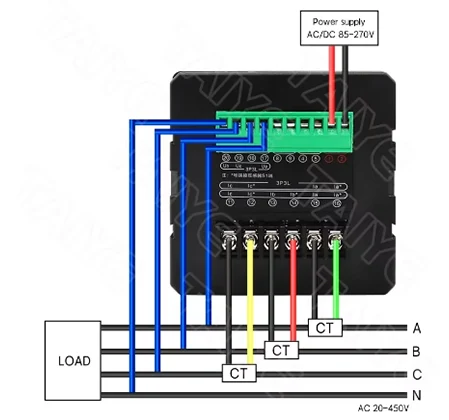

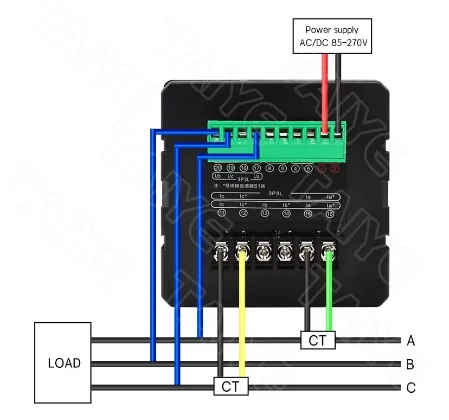

Vezeték |
Háromfázisú négyvezetékes Y34/háromfázisú három vezetékes V33 |
|
Hatótávolság |
400V/100V |
|
Túlterhelés: |
Folyamatos: 1,2 -szer, pillanatnyi: 2 -szer |
|
Energiafogyasztás: |
<1va |
|
Hatótávolság: |
5a/1a |
|
Túlterhelés: |
Folyamatos: 1,2 -szer, pillanatnyi: 2 -szer |
|
Energiafogyasztás: |
<1va |
|
Frekvencia: |
40 ~ 65Hz |
|
Tápegység: |
AC220V vagy AC/DC80-270V |
|
Elektromos energia impulzus: |
Passzív optocoupler kollektor kimenete, rögzített impulzusszélesség 80ms ± 20% |
|
Kommunikáció: |
RS485 kommunikációs interfész, fizikai rekesz. Tartsa be a Modbus-RTU nemzetközi szabványt. A kommunikációs sebesség 1200 ~ 9600. Érvényességi módszer N81, E81, O81 |
|
Analóg kimenet: |
0/4 ~ 20Ma vagy 0 ~ 5/30 VDC átviteli kimenet, programozható beállítási átviteli elemek és a megfelelő értékek |
|
Relé kimenet: |
Programozható távirányító/riasztási relé kimenet. Kapacitás 5a/250VAC, 5A/250VDC. Programozható riasztási teljesítmény, kapcsoló bemenet, analóg bemenet vagy távirányító mód |
|
Telemetriai kapcsoló: |
telemetriai kapcsoló bemeneti mérése, passzív száraz érintkező bemenet, programozható riasztási kimenet |
|
Mérési szint: |
Teljesítmény (0,5), frekvencia (± 0,1 Hz), aktív energia (0,5 s), reaktív energia (1), analóg bemenet (0,5) |
|

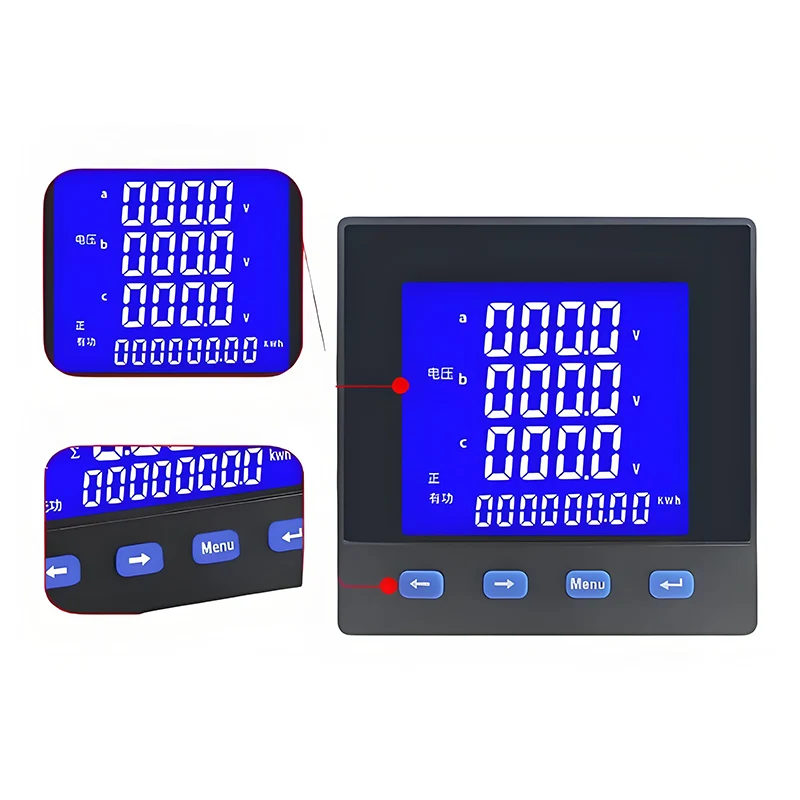

Megjelenítési mód: |
LCD |
|
Munkahőmérséklet: |
-10 ~ 50ºC |

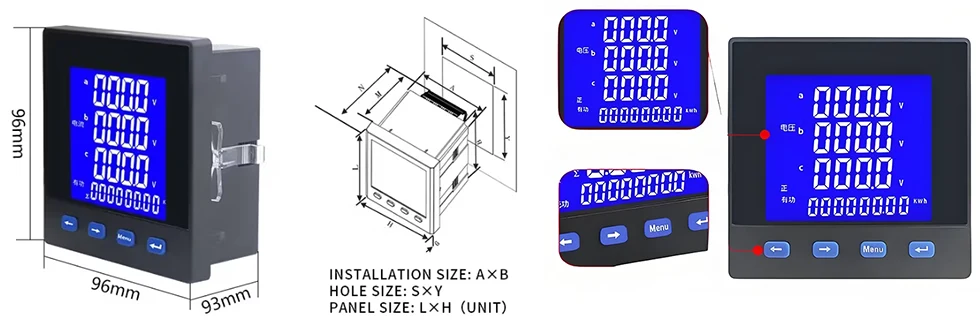

| Méretek (LXH) Egység (mm) |
Képernyő illesztési mérete (AXB) Egység (mm) |
Lyukméret (SXY) Egység (mm) |
TELJES HOSSZ (N) (MM) |
MÉLYSÉG (M) (MM) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
